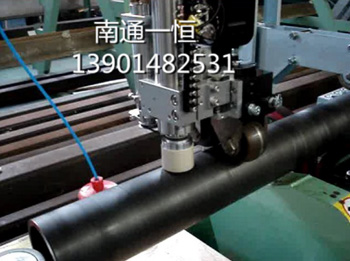

本設備在鋼管的旋轉過程中，自動檢測出鋼管管端約300mm范圍內的L方向與T方向（選購）的缺陷，并輸出合格與否的判定信號。判定為不良品時，自動對鋼管外表面的指定位置進行缺陷打標。
特征：
● 本設備使用旋轉式θ探頭，一次可檢測出全方向的缺陷（默認為僅L方向缺陷）。
● 可實現高速的鋼管探傷（旋轉周速度：60m/min）。
● 在工件的缺陷位置上進行缺陷打標（選購）。
● 可根據客戶生產線的實際情況，設計制作非標的自動化探傷系統。
|
主要規格 |
|
|
品名 |
管端渦流探傷系統 |
|
對象工件 |
碳鋼、合金鋼、不銹鋼、非磁性金屬 |
|
對象工件外形尺寸 |
鋼管最小直徑Φ75 |
|
材質 |
結構均勻、磁場均一的金屬材質 |
|
鋼管旋轉周速度 |
60m/min（穩定速度） |
|
探頭 |
旋轉式θ探頭 |
|
對象缺陷 |
L方向和T方向的線性缺陷 |
|
缺陷檢測精度 |
0.3mm（深）×0.5mm（寬）×25mm（長）以上的人工缺陷 （S/N：3以上） |
|
電源 |
Φ3 AC200V±10％、約5KVA |
|
氣源 |
圧力：0.4MPa、1m3/min以上（干燥）、 |
|
接地 |
特別第三種接地（10Ω以下） |
